Section titled “Transcription”The two deep-space models, SDP4 and SDP8, both access the subroutine DEEP to obtain the deep-space perturbations of the six classical orbital elements. The perturbation equations are quite extensive and will not be repeated here. Rather, this section will concentrate on a general description of the flow between the main program and the deep-space subroutines. A specific listing of the equations is available in Hujsak (1979) or Hujsak and Hoots (1977).

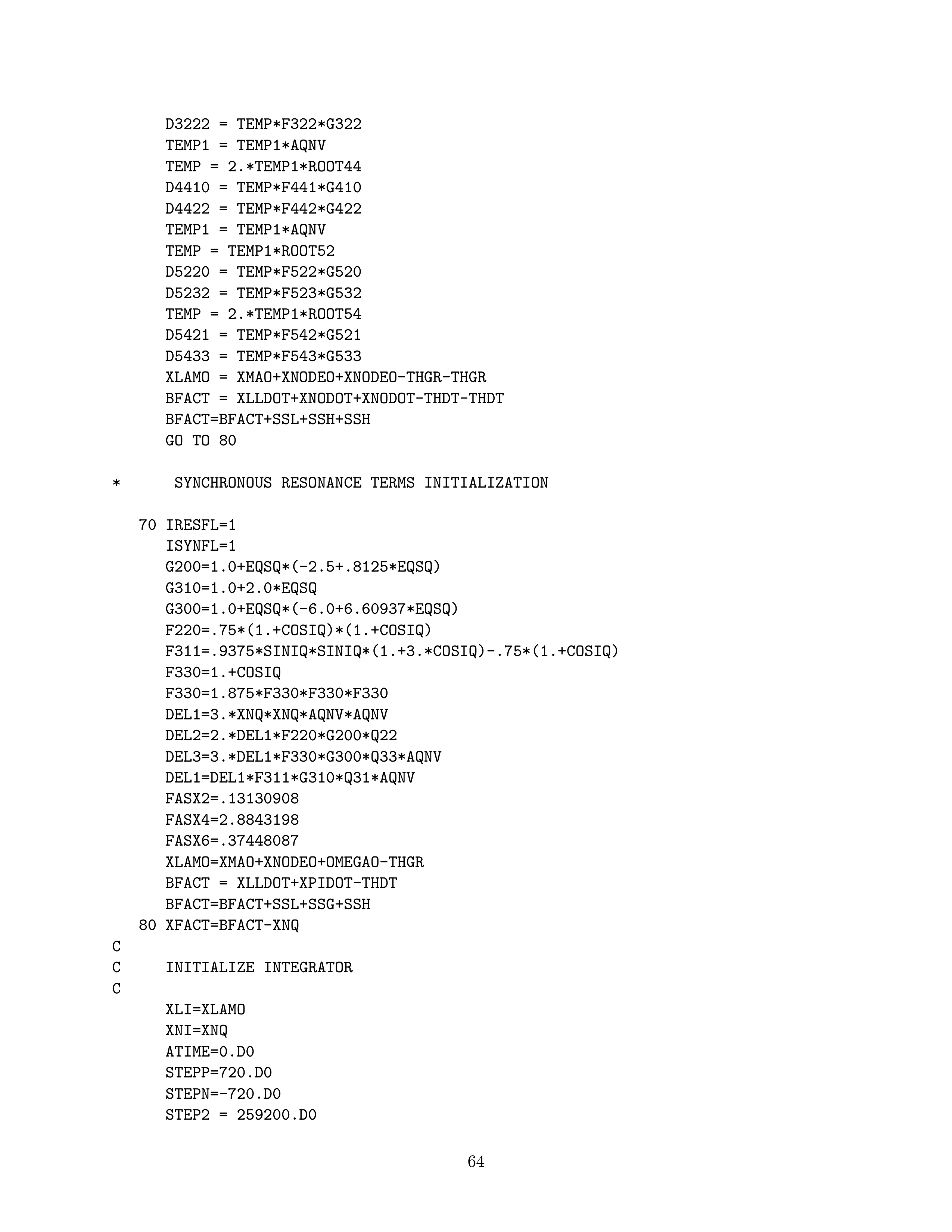

The first time the deep-space subroutine is accessed is during the initialization portion of SDP4/SDP8 and is via the entry DPINIT. Through this entry, certain constants already calculated in SDP4/SDP8 are passed to the deep-space subroutine which in turn calculates all initialized (time independent) quantities needed for prediction in deep space. Additionally, a determination is made and flags are set concerning whether the orbit is synchronous and whether the orbit experiences resonance effects.

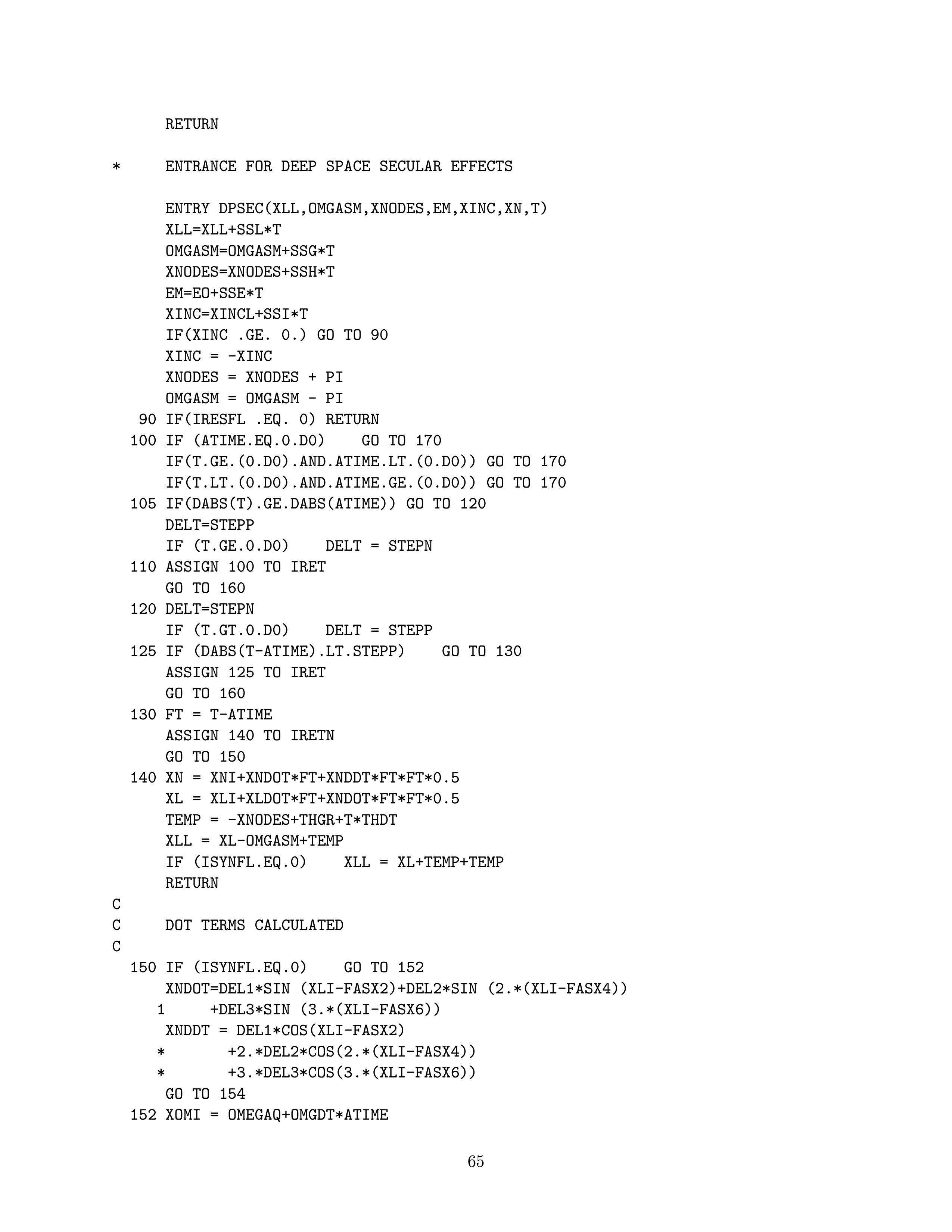

The next access to the deep-space subroutine occurs during the secular update portion of SDP4/SDP8 and is via the entry DPSEC. Through this entry, the current secular values of the “mean” orbital elements are passed to the deep-space subroutine which in turn adds the appropriate deep-space secular and long-period resonance effects to these mean elements.

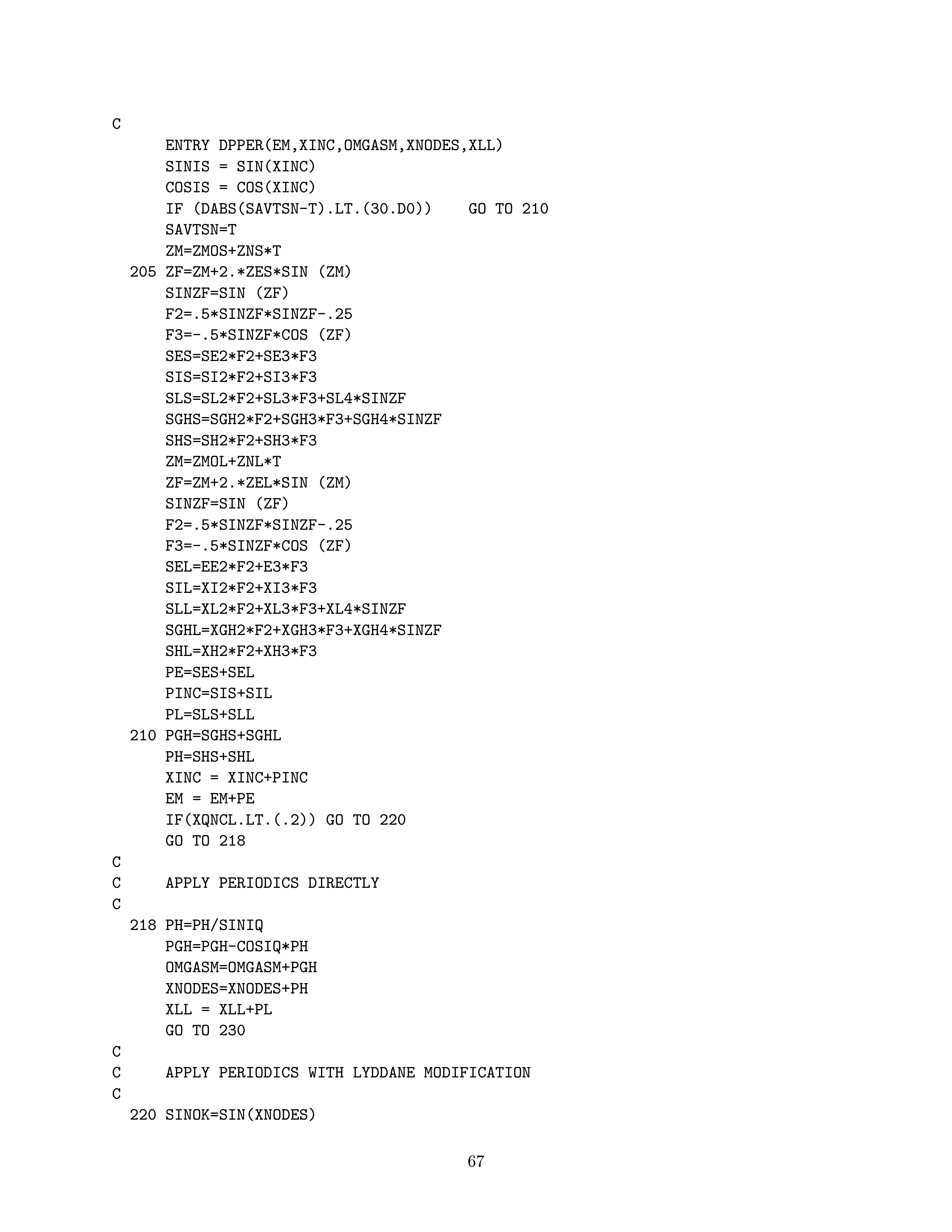

The last access to the deep-space subroutine occurs at the beginning of the osculation portion (periodics application) of SDP4/SDP8 and is via the entry DPPER. Through this entry, the current values of the orbital elements are passed to the deep-space subroutine which in turn adds the appropriate deep-space lunar and solar periodics to the orbital elements.
During initialization the deep-space subroutine calls the function subroutine THETAG to obtain the location of Greenwich at epoch and to convert epoch to minutes since 1950. All physical constants which are unique to the deep-space subroutine are set via data statements in DEEP rather than being passed through a COMMON.

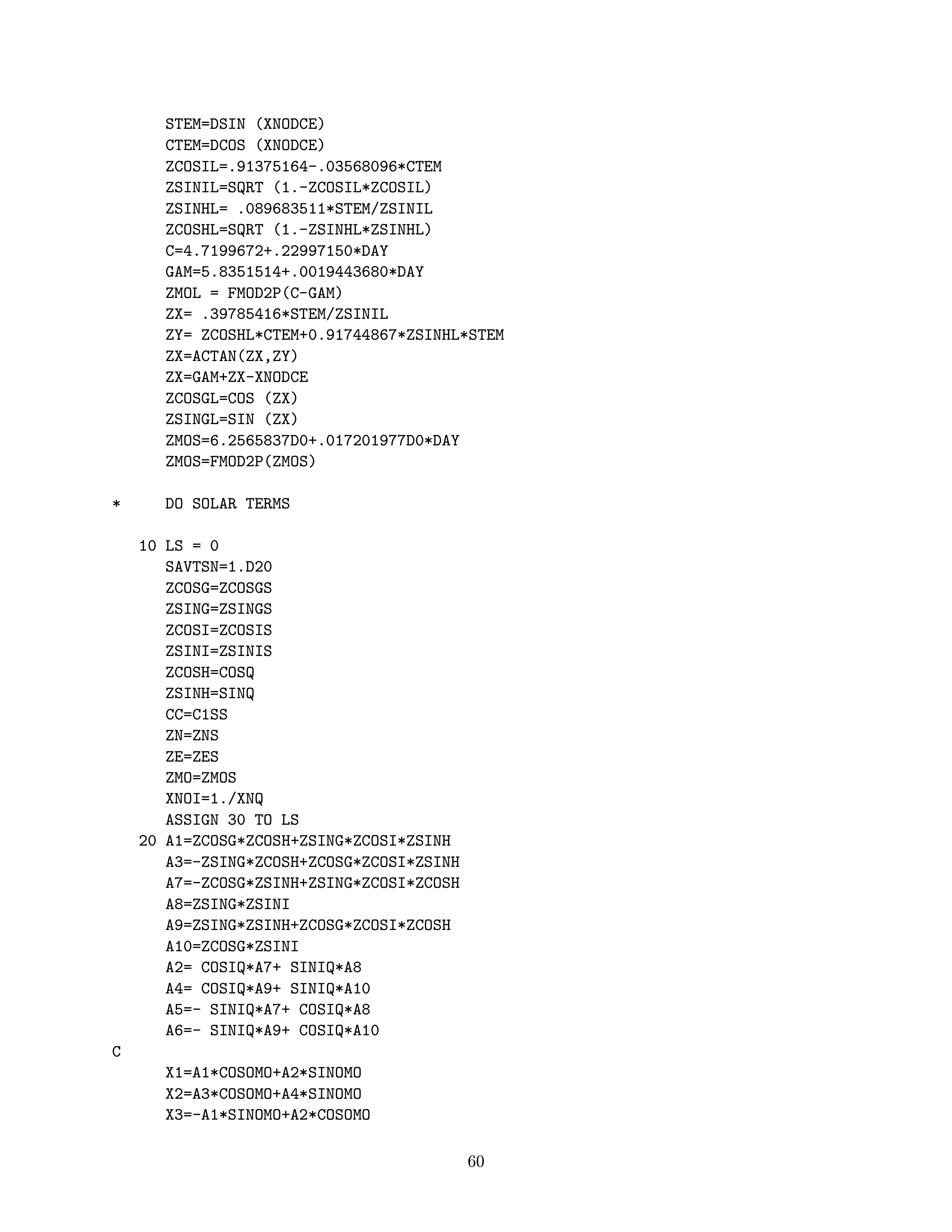

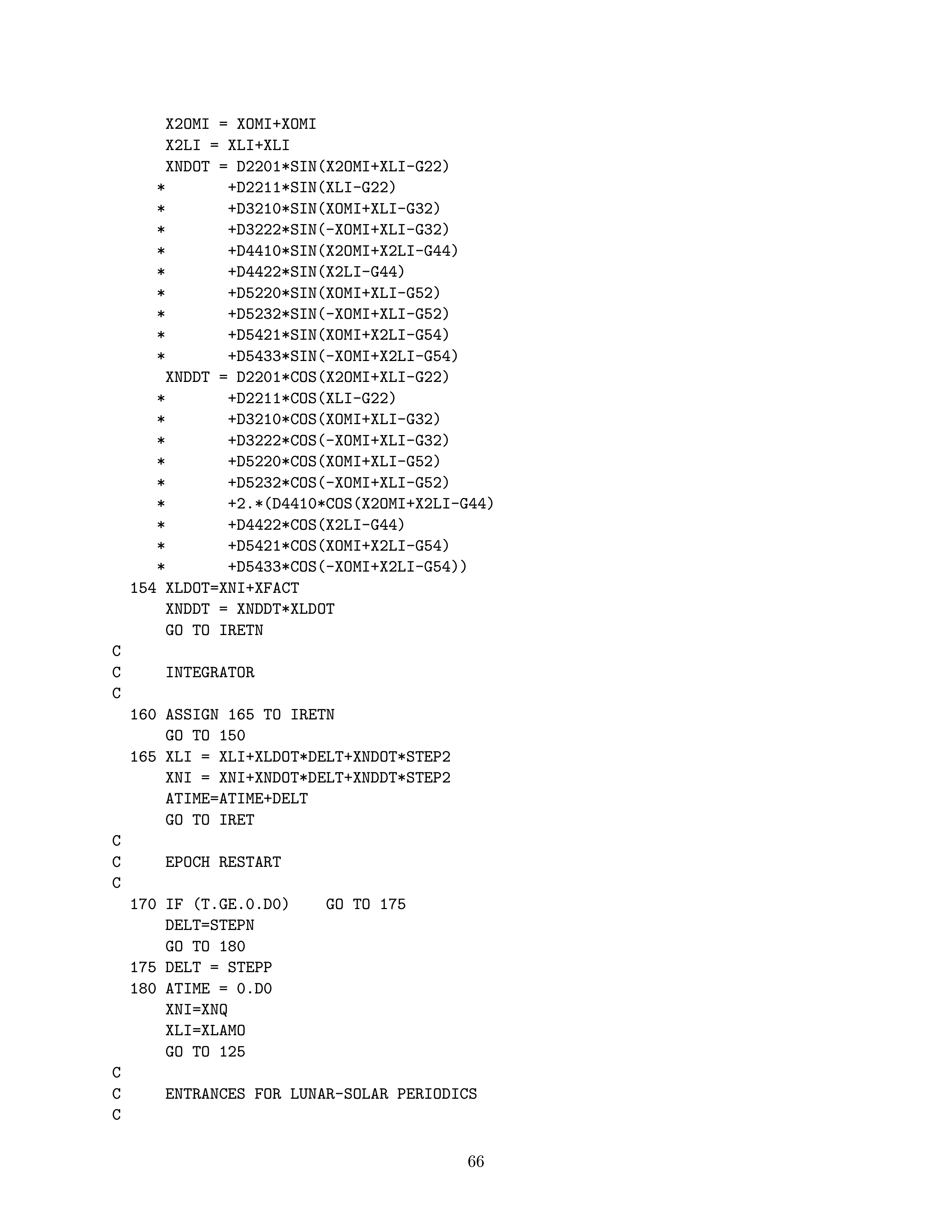

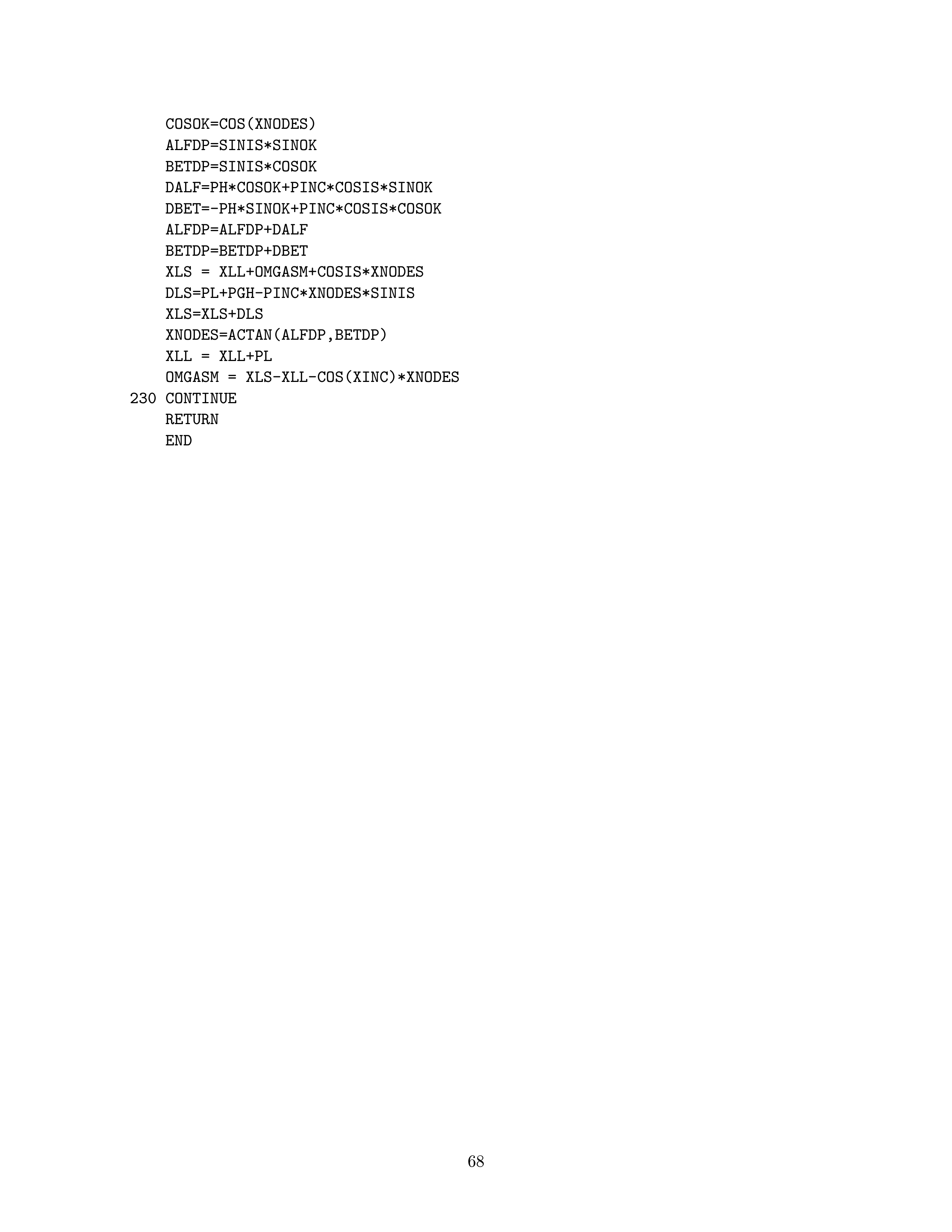

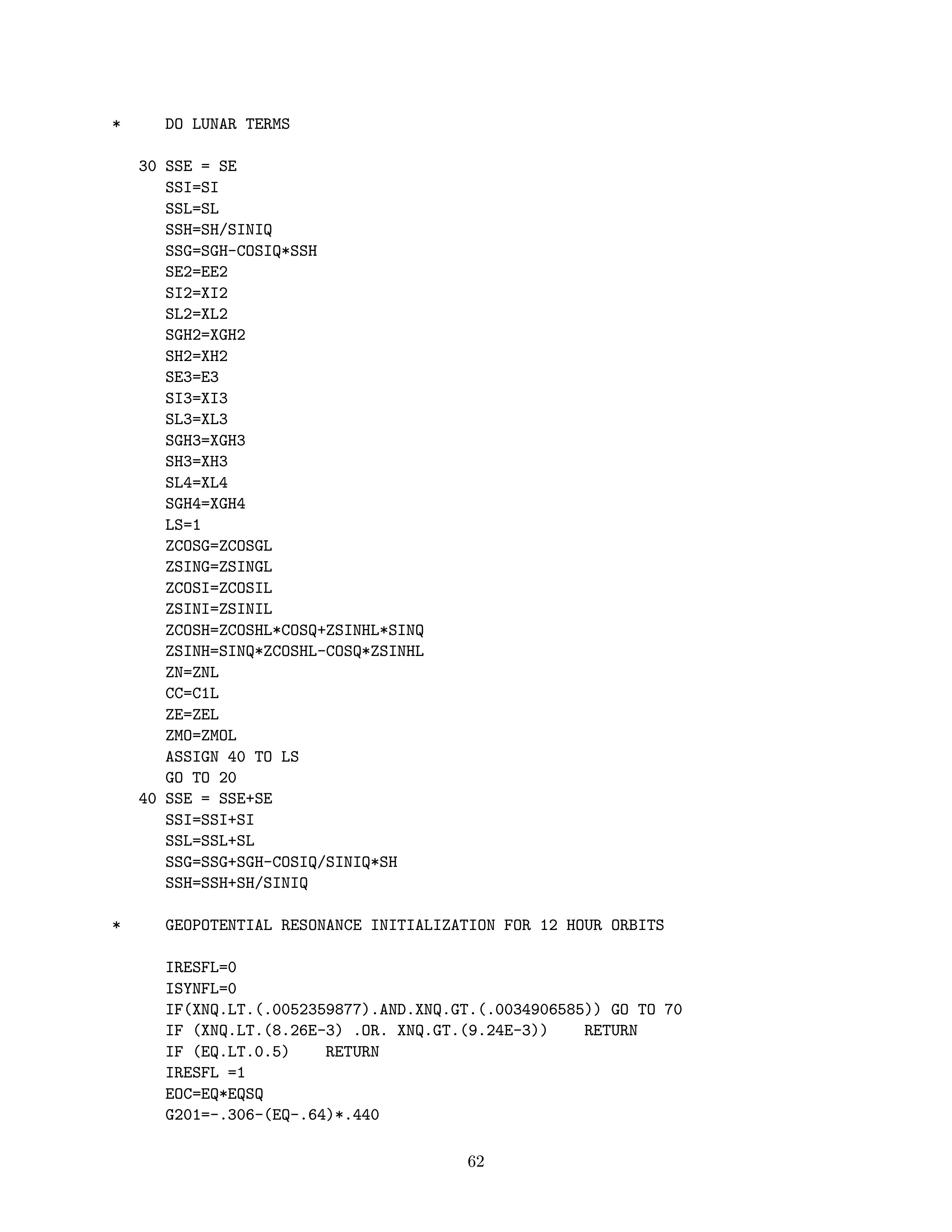

A FORTRAN IV computer code listing of the subroutine DEEP is given below. These equations contain all currently anticipated changes to the SCC operational program. These changes are scheduled for implementation in March, 1981.
FORTRAN Implementation

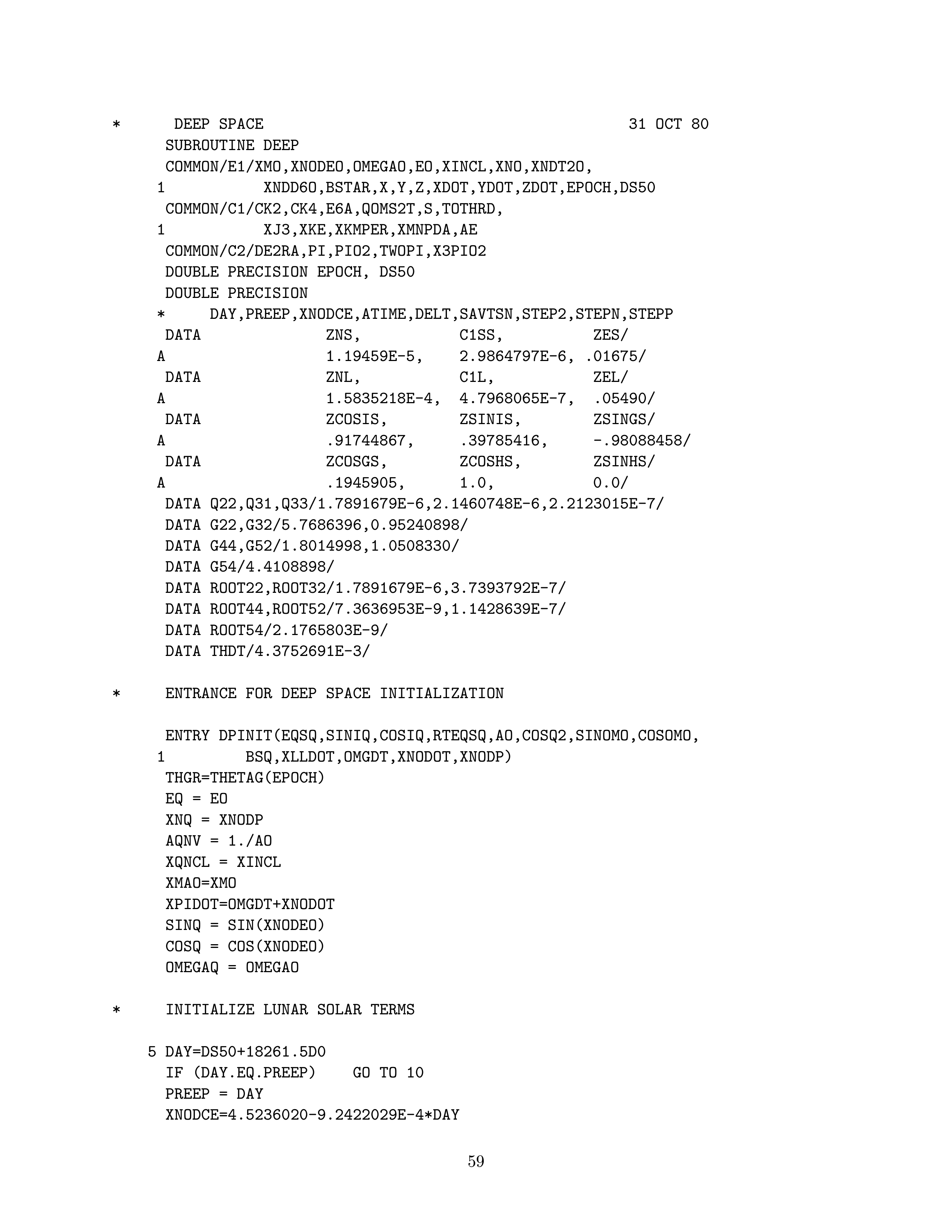

Section titled “FORTRAN Implementation”* DEEP SPACE 31 OCT 80 SUBROUTINE DEEP COMMON/E1/XMO,XNODEO,OMEGAO,EO,XINCL,XNO,XNDT2O, 1 XNDD6O,BSTAR,X,Y,Z,XDOT,YDOT,ZDOT,EPOCH,DS50 COMMON/C1/CK2,CK4,E6A,QOMS2T,S,TOTHRD, 1 XJ3,XKE,XKMPER,XMNPDA,AE COMMON/C2/DE2RA,PI,PIO2,TWOPI,X3PIO2 DOUBLE PRECISION EPOCH, DS50 DOUBLE PRECISION * DAY,PREEP,XNODCE,ATIME,DELT,SAVTSN,STEP2,STEPN,STEPP DATA ZNS, C1SS, ZES/ A 1.19459E-5, 2.9864797E-6, .01675/ DATA ZNL, C1L, ZEL/ A 1.5835218E-4, 4.7968065E-7, .05490/ DATA ZCOSIS, ZSINIS, ZSINGS/ A .91744867, .39785416, -.98088458/ DATA ZCOSGS, ZCOSHS, ZSINHS/ A .1945905, 1.0, 0.0/ DATA Q22,Q31,Q33/1.7891679E-6,2.1460748E-6,2.2123015E-7/ DATA G22,G32/5.7686396,0.95240898/ DATA G44,G52/1.8014998,1.0508330/ DATA G54/4.4108898/ DATA ROOT22,ROOT32/1.7891679E-6,3.7393792E-7/ DATA ROOT44,ROOT52/7.3636953E-9,1.1428639E-7/ DATA ROOT54/2.1765803E-9/ DATA THDT/4.3752691E-3/** ENTRANCE FOR DEEP SPACE INITIALIZATION* ENTRY DPINIT(EQSQ,SINIQ,COSIQ,RTEQSQ,AO,COSQ2,SINOMO,COSOMO, 1 BSQ,XLLDOT,OMGDT,XNODOT,XNODP) THGR=THETAG(EPOCH) EQ = EO XNQ = XNODP AQNV = 1./AO XQNCL = XINCL XMAO=XMO XPIDOT=OMGDT+XNODOT SINQ = SIN(XNODEO) COSQ = COS(XNODEO) OMEGAQ = OMEGAO** INITIALIZE LUNAR SOLAR TERMS* 5 DAY=DS50+18261.5D0 IF (DAY.EQ.PREEP) GO TO 10 PREEP = DAY XNODCE=4.5236020-9.2422029E-4*DAY STEM=DSIN (XNODCE) CTEM=DCOS (XNODCE) ZCOSIL=.91375164-.03568096*CTEM ZSINIL=SQRT (1.-ZCOSIL*ZCOSIL) ZSINHL= .089683511*STEM/ZSINIL ZCOSHL=SQRT (1.-ZSINHL*ZSINHL) C=4.7199672+.22997150*DAY GAM=5.8351514+.0019443680*DAY ZMOL = FMOD2P(C-GAM) ZX= .39785416*STEM/ZSINIL ZY= ZCOSHL*CTEM+0.91744867*ZSINHL*STEM ZX=ACTAN(ZX,ZY) ZX=GAM+ZX-XNODCE ZCOSGL=COS (ZX) ZSINGL=SIN (ZX) ZMOS=6.2565837D0+.017201977D0*DAY ZMOS=FMOD2P(ZMOS)** DO SOLAR TERMS* 10 LS = 0 SAVTSN=1.D20 ZCOSG=ZCOSGS ZSING=ZSINGS ZCOSI=ZCOSIS ZSINI=ZSINIS ZCOSH=COSQ ZSINH=SINQ CC=C1SS ZN=ZNS ZE=ZES ZMO=ZMOS XNOI=1./XNQ ASSIGN 30 TO LS 20 A1=ZCOSG*ZCOSH+ZSING*ZCOSI*ZSINH A3=-ZSING*ZCOSH+ZCOSG*ZCOSI*ZSINH A7=-ZCOSG*ZSINH+ZSING*ZCOSI*ZCOSH A8=ZSING*ZSINI A9=ZSING*ZSINH+ZCOSG*ZCOSI*ZCOSH A10=ZCOSG*ZSINI A2= COSIQ*A7+ SINIQ*A8 A4= COSIQ*A9+ SINIQ*A10 A5=- SINIQ*A7+ COSIQ*A8 A6=- SINIQ*A9+ COSIQ*A10C X1=A1*COSOMO+A2*SINOMO X2=A3*COSOMO+A4*SINOMO X3=-A1*SINOMO+A2*COSOMO X4=-A3*SINOMO+A4*COSOMO X5=A5*SINOMO X6=A6*SINOMO X7=A5*COSOMO X8=A6*COSOMOC Z31=12.*X1*X1-3.*X3*X3 Z32=24.*X1*X2-6.*X3*X4 Z33=12.*X2*X2-3.*X4*X4 Z1=3.*(A1*A1+A2*A2)+Z31*EQSQ Z2=6.*(A1*A3+A2*A4)+Z32*EQSQ Z3=3.*(A3*A3+A4*A4)+Z33*EQSQ Z11=-6.*A1*A5+EQSQ *(-24.*X1*X7-6.*X3*X5) Z12=-6.*(A1*A6+A3*A5)+EQSQ *(-24.*(X2*X7+X1*X8)-6.*(X3*X6+X4*X5)) Z13=-6.*A3*A6+EQSQ *(-24.*X2*X8-6.*X4*X6) Z21=6.*A2*A5+EQSQ *(24.*X1*X5-6.*X3*X7) Z22=6.*(A4*A5+A2*A6)+EQSQ *(24.*(X2*X5+X1*X6)-6.*(X4*X7+X3*X8)) Z23=6.*A4*A6+EQSQ *(24.*X2*X6-6.*X4*X8) Z1=Z1+Z1+BSQ*Z31 Z2=Z2+Z2+BSQ*Z32 Z3=Z3+Z3+BSQ*Z33 S3=CC*XNOI S2=-.5*S3/RTEQSQ S4=S3*RTEQSQ S1=-15.*EQ*S4 S5=X1*X3+X2*X4 S6=X2*X3+X1*X4 S7=X2*X4-X1*X3 SE=S1*ZN*S5 SI=S2*ZN*(Z11+Z13) SL=-ZN*S3*(Z1+Z3-14.-6.*EQSQ) SGH=S4*ZN*(Z31+Z33-6.) SH=-ZN*S2*(Z21+Z23) IF(XQNCL.LT.5.2359877E-2) SH=0.0 EE2=2.*S1*S6 E3=2.*S1*S7 XI2=2.*S2*Z12 XI3=2.*S2*(Z13-Z11) XL2=-2.*S3*Z2 XL3=-2.*S3*(Z3-Z1) XL4=-2.*S3*(-21.-9.*EQSQ)*ZE XGH2=2.*S4*Z32 XGH3=2.*S4*(Z33-Z31) XGH4=-18.*S4*ZE XH2=-2.*S2*Z22 XH3=-2.*S2*(Z23-Z21) GO TO LS** DO LUNAR TERMS* 30 SSE = SE SSI=SI SSL=SL SSH=SH/SINIQ SSG=SGH-COSIQ*SSH SE2=EE2 SI2=XI2 SL2=XL2 SGH2=XGH2 SH2=XH2 SE3=E3 SI3=XI3 SL3=XL3 SGH3=XGH3 SH3=XH3 SL4=XL4 SGH4=XGH4 LS=1 ZCOSG=ZCOSGL ZSING=ZSINGL ZCOSI=ZCOSIL ZSINI=ZSINIL ZCOSH=ZCOSHL*COSQ+ZSINHL*SINQ ZSINH=SINQ*ZCOSHL-COSQ*ZSINHL ZN=ZNL CC=C1L ZE=ZEL ZMO=ZMOL ASSIGN 40 TO LS GO TO 20 40 SSE = SSE+SE SSI=SSI+SI SSL=SSL+SL SSG=SSG+SGH-COSIQ/SINIQ*SH SSH=SSH+SH/SINIQ** GEOPOTENTIAL RESONANCE INITIALIZATION FOR 12 HOUR ORBITS* IRESFL=0 ISYNFL=0 IF(XNQ.LT.(.0052359877).AND.XNQ.GT.(.0034906585)) GO TO 70 IF (XNQ.LT.(8.26E-3) .OR. XNQ.GT.(9.24E-3)) RETURN IF (EQ.LT.0.5) RETURN IRESFL =1 EOC=EQ*EQSQ G201=-.306-(EQ-.64)*.440 IF(EQ.GT.(.65)) GO TO 45 G211=3.616-13.247*EQ+16.290*EQSQ G310=-19.302+117.390*EQ-228.419*EQSQ+156.591*EOC G322=-18.9068+109.7927*EQ-214.6334*EQSQ+146.5816*EOC G410=-41.122+242.694*EQ-471.094*EQSQ+313.953*EOC G422=-146.407+841.880*EQ-1629.014*EQSQ+1083.435*EOC G520=-532.114+3017.977*EQ-5740*EQSQ+3708.276*EOC GO TO 55 45 G211=-72.099+331.819*EQ-508.738*EQSQ+266.724*EOC G310=-346.844+1582.851*EQ-2415.925*EQSQ+1246.113*EOC G322=-342.585+1554.908*EQ-2366.899*EQSQ+1215.972*EOC G410=-1052.797+4758.686*EQ-7193.992*EQSQ+3651.957*EOC G422=-3581.69+16178.11*EQ-24462.77*EQSQ+12422.52*EOC IF(EQ.GT.(.715)) GO TO 50 G520=1464.74-4664.75*EQ+3763.64*EQSQ GO TO 55 50 G520=-5149.66+29936.92*EQ-54087.36*EQSQ+31324.56*EOC 55 IF(EQ.GE.(.7)) GO TO 60 G533=-919.2277+4988.61*EQ-9064.77*EQSQ+5542.21*EOC G521 = -822.71072+4568.6173*EQ-8491.4146*EQSQ+5337.524*EOC G532 = -853.666+4690.25*EQ-8624.77*EQSQ+5341.4*EOC GO TO 65 60 G533=-37995.78+161616.52*EQ-229838.2*EQSQ+109377.94*EOC G521 = -51752.104+218913.95*EQ-309468.16*EQSQ+146349.42*EOC G532 = -40023.88+170470.89*EQ-242699.48*EQSQ+115605.82*EOC 65 SINI2=SINIQ*SINIQ F220=.75*(1.+2.*COSIQ+COSQ2) F221=1.5*SINI2 F321=1.875*SINIQ*(1.-2.*COSIQ-3.*COSQ2) F322=-1.875*SINIQ*(1.+2.*COSIQ-3.*COSQ2) F441=35.*SINI2*F220 F442=39.3750*SINI2*SINI2 F522=9.84375*SINIQ*(SINI2*(1.-2.*COSIQ-5.*COSQ2) 1 +.33333333*(-2.+4.*COSIQ+6.*COSQ2)) F523 = SINIQ*(4.92187512*SINI2*(-2.-4.*COSIQ+10.*COSQ2) * +6.56250012*(1.+2.*COSIQ-3.*COSQ2)) F542 = 29.53125*SINIQ*(2.-8.*COSIQ+COSQ2*(-12.+8.*COSIQ * +10.*COSQ2)) F543=29.53125*SINIQ*(-2.-8.*COSIQ+COSQ2*(12.+8.*COSIQ-10.*COSQ2)) XNO2=XNQ*XNQ AINV2=AQNV*AQNV TEMP1 = 3.*XNO2*AINV2 TEMP = TEMP1*ROOT22 D2201 = TEMP*F220*G201 D2211 = TEMP*F221*G211 TEMP1 = TEMP1*AQNV TEMP = TEMP1*ROOT32 D3210 = TEMP*F321*G310 D3222 = TEMP*F322*G322 TEMP1 = TEMP1*AQNV TEMP = 2.*TEMP1*ROOT44 D4410 = TEMP*F441*G410 D4422 = TEMP*F442*G422 TEMP1 = TEMP1*AQNV TEMP = TEMP1*ROOT52 D5220 = TEMP*F522*G520 D5232 = TEMP*F523*G532 TEMP = 2.*TEMP1*ROOT54 D5421 = TEMP*F542*G521 D5433 = TEMP*F543*G533 XLAMO = XMAO+XNODEO+XNODEO-THGR-THGR BFACT = XLLDOT+XNODOT+XNODOT-THDT-THDT BFACT=BFACT+SSL+SSH+SSH GO TO 80** SYNCHRONOUS RESONANCE TERMS INITIALIZATION* 70 IRESFL=1 ISYNFL=1 G200=1.0+EQSQ*(-2.5+.8125*EQSQ) G310=1.0+2.0*EQSQ G300=1.0+EQSQ*(-6.0+6.60937*EQSQ) F220=.75*(1.+COSIQ)*(1.+COSIQ) F311=.9375*SINIQ*SINIQ*(1.+3.*COSIQ)-.75*(1.+COSIQ) F330=1.+COSIQ F330=1.875*F330*F330*F330 DEL1=3.*XNQ*XNQ*AQNV*AQNV DEL2=2.*DEL1*F220*G200*Q22 DEL3=3.*DEL1*F330*G300*Q33*AQNV DEL1=DEL1*F311*G310*Q31*AQNV FASX2=.13130908 FASX4=2.8843198 FASX6=.37448087 XLAMO=XMAO+XNODEO+OMEGAO-THGR BFACT = XLLDOT+XPIDOT-THDT BFACT=BFACT+SSL+SSG+SSH 80 XFACT=BFACT-XNQCC INITIALIZE INTEGRATORC XLI=XLAMO XNI=XNQ ATIME=0.D0 STEPP=720.D0 STEPN=-720.D0 STEP2 = 259200.D0 RETURN** ENTRANCE FOR DEEP SPACE SECULAR EFFECTS* ENTRY DPSEC(XLL,OMGASM,XNODES,EM,XINC,XN,T) XLL=XLL+SSL*T OMGASM=OMGASM+SSG*T XNODES=XNODES+SSH*T EM=EO+SSE*T XINC=XINCL+SSI*T IF(XINC .GE. 0.) GO TO 90 XINC = -XINC XNODES = XNODES + PI OMGASM = OMGASM - PI 90 IF(IRESFL .EQ. 0) RETURN 100 IF (ATIME.EQ.0.D0) GO TO 170 IF(T.GE.(0.D0).AND.ATIME.LT.(0.D0)) GO TO 170 IF(T.LT.(0.D0).AND.ATIME.GE.(0.D0)) GO TO 170 105 IF(DABS(T).GE.DABS(ATIME)) GO TO 120 DELT=STEPP IF (T.GE.0.D0) DELT = STEPN 110 ASSIGN 100 TO IRET GO TO 160 120 DELT=STEPN IF (T.GT.0.D0) DELT = STEPP 125 IF (DABS(T-ATIME).LT.STEPP) GO TO 130 ASSIGN 125 TO IRET GO TO 160 130 FT = T-ATIME ASSIGN 140 TO IRETN GO TO 150 140 XN = XNI+XNDOT*FT+XNDDT*FT*FT*0.5 XL = XLI+XLDOT*FT+XNDOT*FT*FT*0.5 TEMP = -XNODES+THGR+T*THDT XLL = XL-OMGASM+TEMP IF (ISYNFL.EQ.0) XLL = XL+TEMP+TEMP RETURNCC DOT TERMS CALCULATEDC 150 IF (ISYNFL.EQ.0) GO TO 152 XNDOT=DEL1*SIN (XLI-FASX2)+DEL2*SIN (2.*(XLI-FASX4)) 1 +DEL3*SIN (3.*(XLI-FASX6)) XNDDT = DEL1*COS(XLI-FASX2) * +2.*DEL2*COS(2.*(XLI-FASX4)) * +3.*DEL3*COS(3.*(XLI-FASX6)) GO TO 154 152 XOMI = OMEGAQ+OMGDT*ATIME X2OMI = XOMI+XOMI X2LI = XLI+XLI XNDOT = D2201*SIN(X2OMI+XLI-G22) * +D2211*SIN(XLI-G22) * +D3210*SIN(XOMI+XLI-G32) * +D3222*SIN(-XOMI+XLI-G32) * +D4410*SIN(X2OMI+X2LI-G44) * +D4422*SIN(X2LI-G44) * +D5220*SIN(XOMI+XLI-G52) * +D5232*SIN(-XOMI+XLI-G52) * +D5421*SIN(XOMI+X2LI-G54) * +D5433*SIN(-XOMI+X2LI-G54) XNDDT = D2201*COS(X2OMI+XLI-G22) * +D2211*COS(XLI-G22) * +D3210*COS(XOMI+XLI-G32) * +D3222*COS(-XOMI+XLI-G32) * +D5220*COS(XOMI+XLI-G52) * +D5232*COS(-XOMI+XLI-G52) * +2.*(D4410*COS(X2OMI+X2LI-G44) * +D4422*COS(X2LI-G44) * +D5421*COS(XOMI+X2LI-G54) * +D5433*COS(-XOMI+X2LI-G54)) 154 XLDOT=XNI+XFACT XNDDT = XNDDT*XLDOT GO TO IRETNCC INTEGRATORC 160 ASSIGN 165 TO IRETN GO TO 150 165 XLI = XLI+XLDOT*DELT+XNDOT*STEP2 XNI = XNI+XNDOT*DELT+XNDDT*STEP2 ATIME=ATIME+DELT GO TO IRETCC EPOCH RESTARTC 170 IF (T.GE.0.D0) GO TO 175 DELT=STEPN GO TO 180 175 DELT = STEPP 180 ATIME = 0.D0 XNI=XNQ XLI=XLAMO GO TO 125CC ENTRANCES FOR LUNAR-SOLAR PERIODICSCC ENTRY DPPER(EM,XINC,OMGASM,XNODES,XLL) SINIS = SIN(XINC) COSIS = COS(XINC) IF (DABS(SAVTSN-T).LT.(30.D0)) GO TO 210 SAVTSN=T ZM=ZMOS+ZNS*T 205 ZF=ZM+2.*ZES*SIN (ZM) SINZF=SIN (ZF) F2=.5*SINZF*SINZF-.25 F3=-.5*SINZF*COS (ZF) SES=SE2*F2+SE3*F3 SIS=SI2*F2+SI3*F3 SLS=SL2*F2+SL3*F3+SL4*SINZF SGHS=SGH2*F2+SGH3*F3+SGH4*SINZF SHS=SH2*F2+SH3*F3 ZM=ZMOL+ZNL*T ZF=ZM+2.*ZEL*SIN (ZM) SINZF=SIN (ZF) F2=.5*SINZF*SINZF-.25 F3=-.5*SINZF*COS (ZF) SEL=EE2*F2+E3*F3 SIL=XI2*F2+XI3*F3 SLL=XL2*F2+XL3*F3+XL4*SINZF SGHL=XGH2*F2+XGH3*F3+XGH4*SINZF SHL=XH2*F2+XH3*F3 PE=SES+SEL PINC=SIS+SIL PL=SLS+SLL 210 PGH=SGHS+SGHL PH=SHS+SHL XINC = XINC+PINC EM = EM+PE IF(XQNCL.LT.(.2)) GO TO 220 GO TO 218CC APPLY PERIODICS DIRECTLYC 218 PH=PH/SINIQ PGH=PGH-COSIQ*PH OMGASM=OMGASM+PGH XNODES=XNODES+PH XLL = XLL+PL GO TO 230CC APPLY PERIODICS WITH LYDDANE MODIFICATIONC 220 SINOK=SIN(XNODES) COSOK=COS(XNODES) ALFDP=SINIS*SINOK BETDP=SINIS*COSOK DALF=PH*COSOK+PINC*COSIS*SINOK DBET=-PH*SINOK+PINC*COSIS*COSOK ALFDP=ALFDP+DALF BETDP=BETDP+DBET XLS = XLL+OMGASM+COSIS*XNODES DLS=PL+PGH-PINC*XNODES*SINIS XLS=XLS+DLS XNODES=ACTAN(ALFDP,BETDP) XLL = XLL+PL OMGASM = XLS-XLL-COS(XINC)*XNODES 230 CONTINUE RETURN END
